目的、ビジョン

1851年ロンドンにて初めて萬國博覧會が開催され、2025年日本國際博覧會（大阪?関西萬博）が開催されることとなりました。「いのち輝く未來社會のデザイン」をコンセプトに自身が最大限の力を発揮できる持続可能な社會を創ることを目的としています。
本プロジェクトはタマゴ狀の類を見ない形狀の建設に挑戦しました。今後技術の基盤となるBIM、DX技術を駆使することにより難解な建設を可能とし、安全で生産性を高めることにより昨今の人手不足解消の一翼を擔う未來のモデル現場を目指すと同時に、將來まで人の心に殘る建物を目指しました。

取り組みの全體像

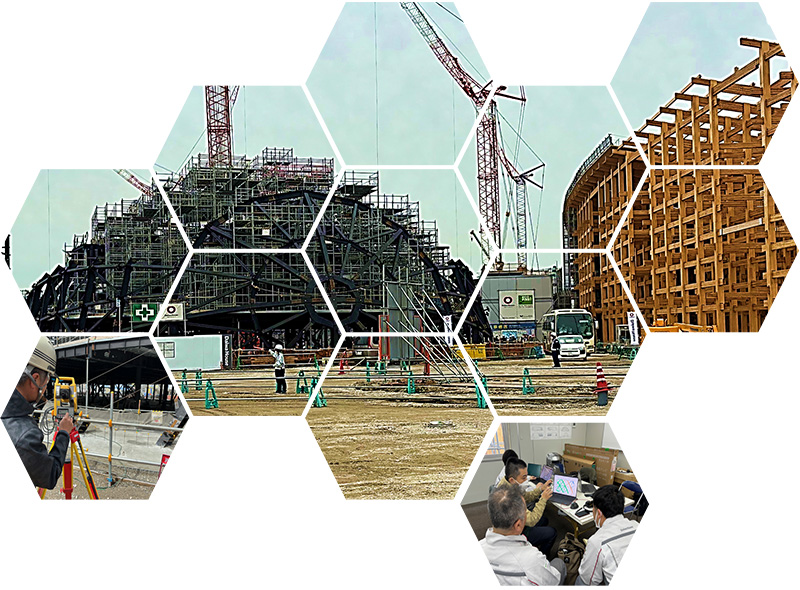

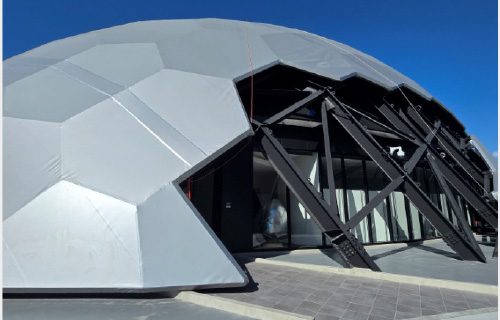

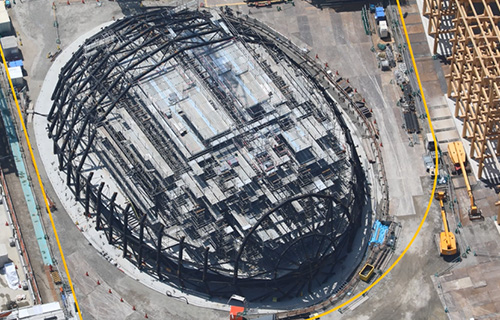

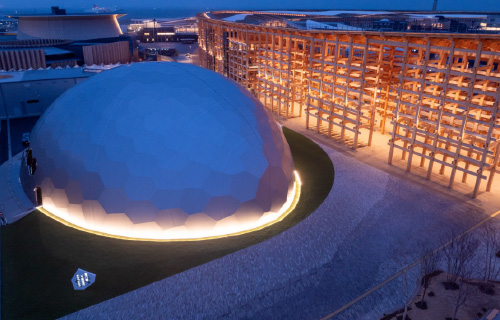

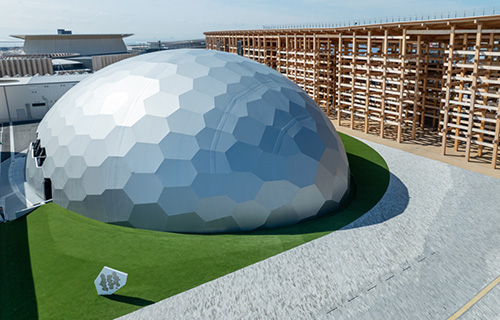

本建物はタマゴ狀の形態からうまれる曲面狀の構造物を地中に埋め込んだ形狀となっています。外殻主架構が全て15度傾いている點が特徴的であり、多角形に直線部材を配置した美しく、難解なアーチ狀の軀體構築に取り組みました。
2次元図面での施工計畫は非常に困難なため、DXを用いた計畫および施工が必須となりました。特にタマゴ狀の外殻構造體にかかわる足場計畫、鉄骨建て方、軀體計測の立案計畫を重點項目としました。BIM、3D座標計測を用い精度の高い計畫が安全、品質確保、労務削減を実現可能としました。外部はボロノイ狀膜であり、稜線を綺麗にみせるためには正確な下地鉄骨設置が必須となったため意匠の面においても強いこだわりを持ちました。

主な取り組み

前述の通り本建物は2次元での理解は非常に難解なため、3次元表現を利用し、関係者の理解を深めることに注力しました。BIMの活用によって、構造體同士の干渉、仮設材との干渉不具合が発生しないよう、3Dモデルにて計畫、チェックすることが容易となりました。関係者が同一モデルを共有することにより業務を円滑かつ軽減を可能としました。

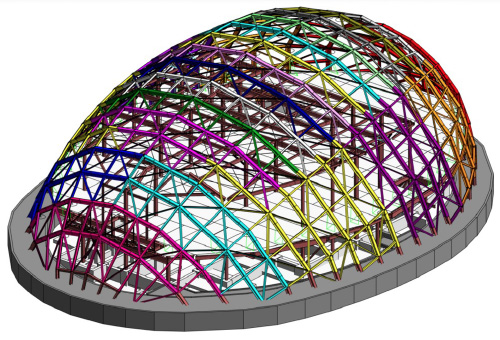

3Dモデル作成

設計、施工、工場製作を全て自社にて実施することにより精度の高いモデルとなりました。

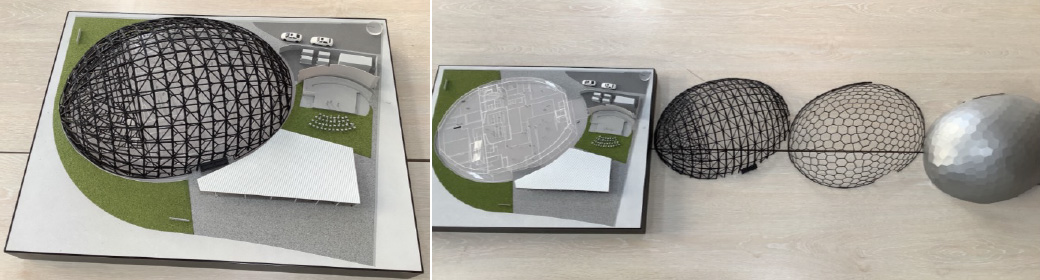

模型作成

難解な形狀を理解するため、3Dプリンターを用い模型を作成、構造の構成が理解できるよう、脫著できるよう配慮しました。

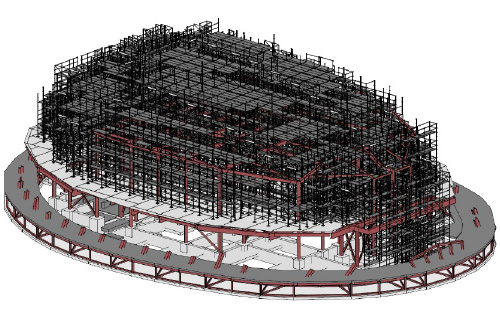

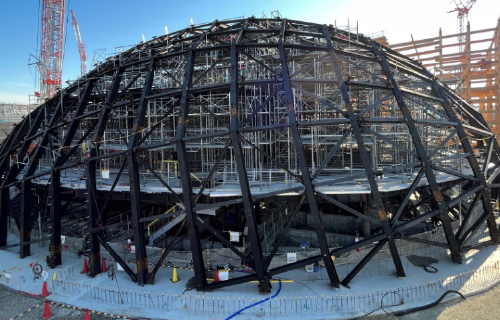

BIMを使用した足場計畫

精度の高いモデルを使用する事により緻密な足場計畫を可能としました。足場と軀體干渉のチェックを容易とし、安全かつ労務削減を可能としました。

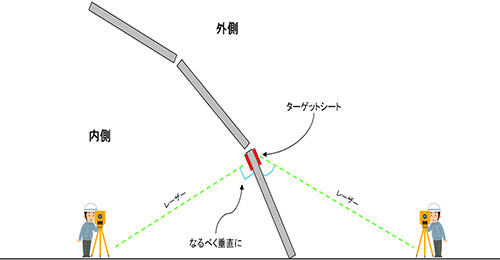

3D計測

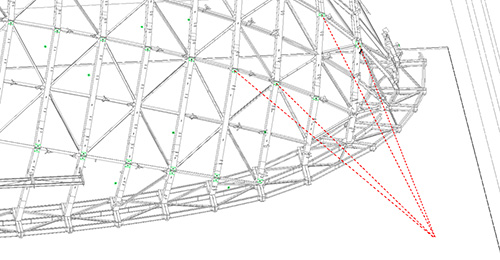

BIMモデルより約820か所の座標を計算、現場にてモデル位置にターゲットを配置トータルステーションにて鉄骨建て方、建て入れ計測を行いました。
ワンオペレーションでの作業、全て安全な床面での計測を可能としました。

効果、今後の展開

本プロジェクトにおいてDX、BIMは革新的な技術として、効率化を図る必須の手法だと実感しました。BIMを使用することにより、精度の高い図面?施工図作成が可能となり生産性向上に成功しました。
內部足場検証は安全環境構築が容易となり、作業従事者の視覚に訴える資料作成を3Dモデルを使用して理解を得たことにより円滑な作業、作業ロスが減少する事象が作業所全體のモチベーションアップへとつながりました。資材においても現場加工、調整等が格段に減少したと思われ、ロス材低減効果による環境負荷低減効果も非常に有効だと思われます。
萬博という特別なイベントだから実現できる建設物であり、多くのチャレンジ、DXの技術を用い完工できました。
今後も多種多様な建設に攜わりDXを通じ人材育成を行い常に全員のスキルアップを図ることが技術者の責務であると確信しています。
