バリューチェーンのデジタル化
BIMによる事業DXの実現に向けて住宅系事業では、BIMデータを顧客情報およびものづくり情報と一元化することで、BIMデータの高度活用と競爭優位性の確立を目指しています。BIM導入前は、仕様データとCADデータとの整合性をとるために「同期処理」が必要でしたが、現在はBIM対応の3次元CAD（Revit）をベースに3Dモデルと仕様データを統合したBIMデータとして運用活用しています。
BIMの運用により設計情報のフロントローディングが進み、設計技術者の作業負荷増加が問題となっていますが、プレゼン系のCADツールの導入することで、設計作業の前捌きが可能な環境とし、設計技術者の負荷軽減と運用効率化を?qū)g現しています。

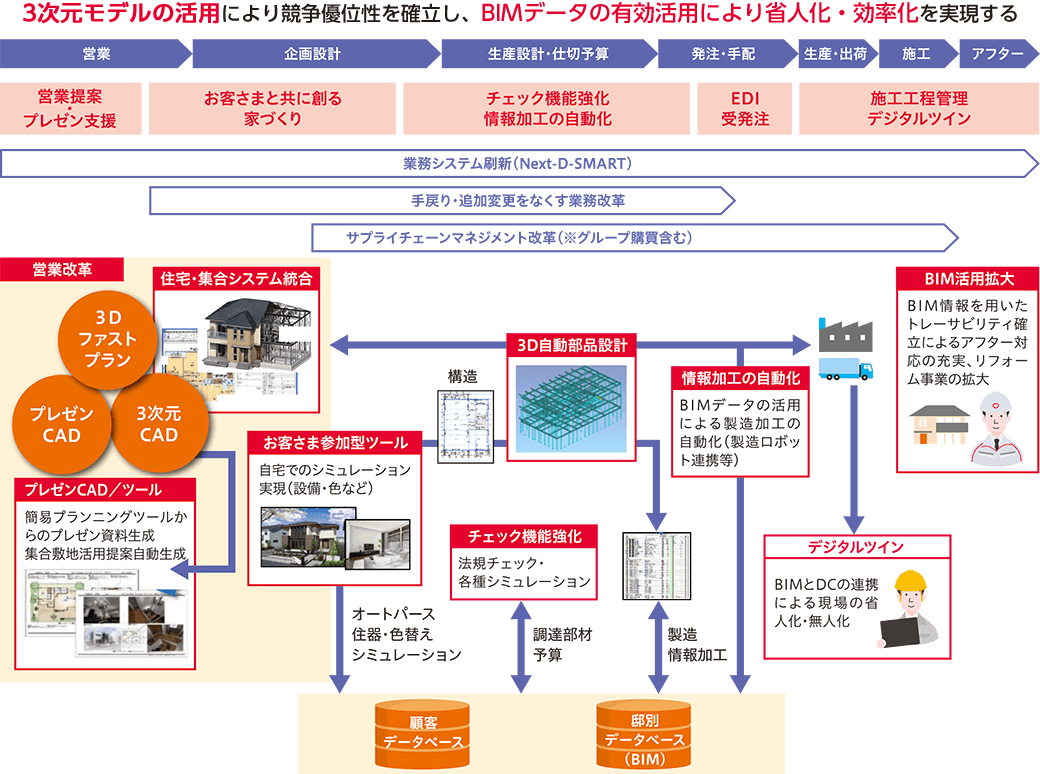

図1：バリューチェーンのデジタル化 5年後に目指す姿
戸建住宅の取り組みとして、ビッグデータ（過去契約データ）を活用した売れ筋要素を盛り込んだ「ファストプラン」の運用を開始しました。過去に契約していただいたお客さまが実際に建築されたプランを分析し、売れ筋要素を盛り込んだプランを作成。そのプランをハイクオリティパース（図2）やWebVR（パノラマ）?感動動畫でプレゼンテーションできます。これらを初期提案で活用することで、プラン合意までの時間短縮や初期段階での提案差異化を図り、決定率の向上および契約拡大につなげることを目的としています。
契約後は、このデータをRevitに連動することで、DiMAS-Jの入力作業低減とデータ精度の確保を図ります。また、カラーシミュレーションやDIGボード（*3）への自動連攜を行い、お客さまとの色決め作業が飛躍的に効率化できます。（図3）
（*3）DIGボード：內裝を主とした顧客提案ボード（DIG：ダイワハウス?インテリア?ガイド）
図2：ハイクオリティパース（內観）の例

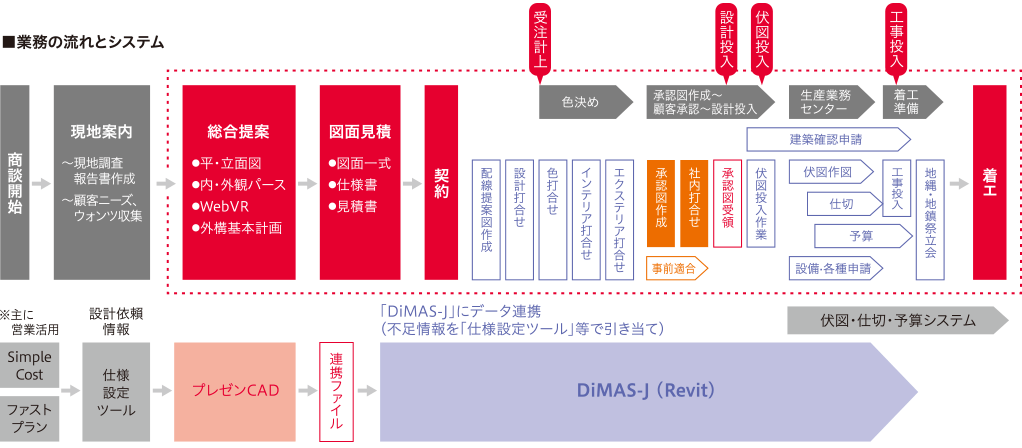

図3：業務の流れとシステムフロー
集合住宅では、BIMデータを作成する為のCAD関連ツール展開を終え、BIMデータを活用する事による業務の効率化や新たな付加価値の創造に取り組んでいます。モノづくりの工程に応じてBIMモデルの粒度を粗→密に上げていくことで、効率的に精度の高いBIMデータを作成し、設計工程だけではなく施工やCSなどの業務においてもBIMデータを活用することを目指しています。

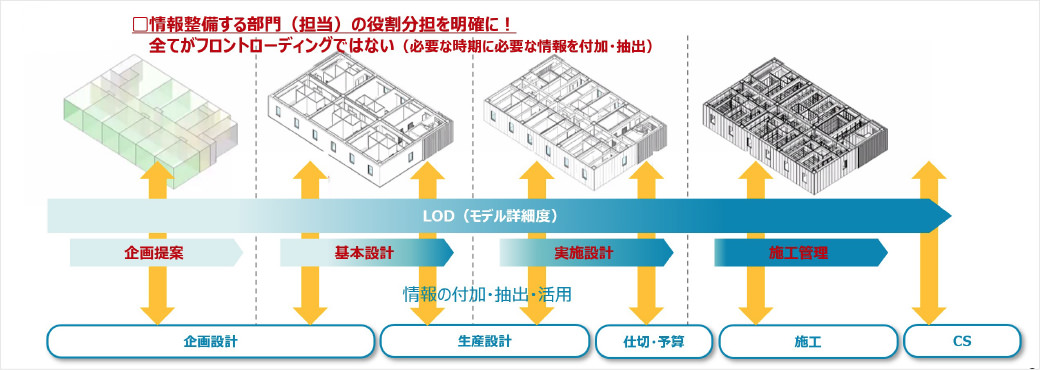

図4：Revitの情報付加イメージ
D’s BIMでは、構造設計にて配置した柱?梁などの主要部材を、3D空間上に配置させたうえで各部材の接合狀態を把握します。そして、商品開発段階で設計したルールに従って結合するための部材を発生させ、主要部材と統合することで部品を生成する仕組み（3D自動部品生成）を考案し、実現させています。これにより、管理品目點數が大幅に削減できるだけではなく、別注品の削減にも寄與します。（図5）
また、鉄骨部品と企畫設計情報の重ね合わせが仮想3次元空間上でできるため、さまざまな干渉チェックが可能になります。

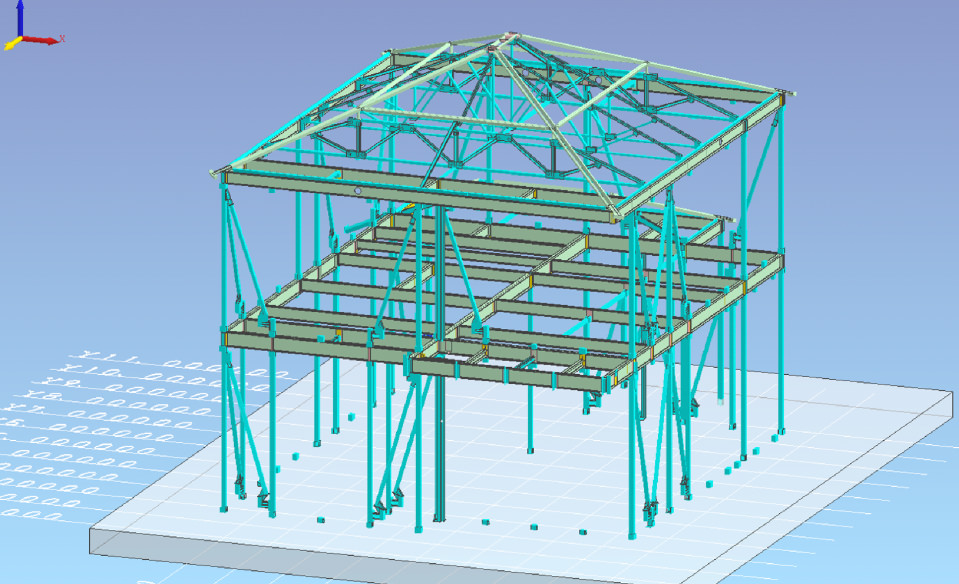

図5：3Dによる一棟組上げシミュレーション

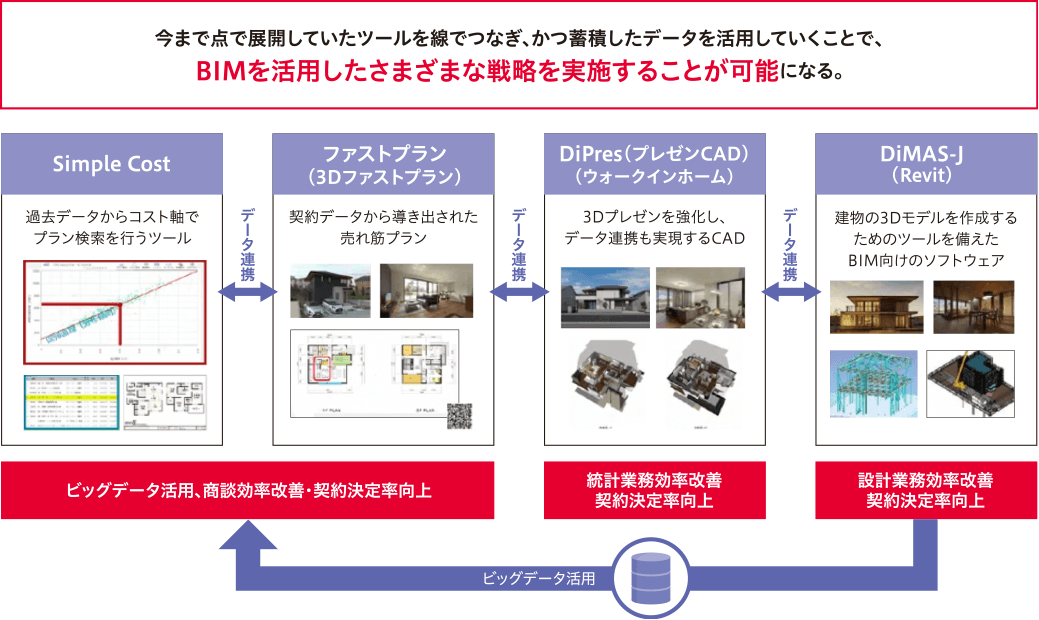

図6：BIMにおける既存展開ツールの位置付け
當社では、住宅系事業本部において施工擔當者全員にスマートフォン等を配布し、2021年5月より施工現場のスマートコントロール環境の整備を進め、施工現場での定點カメラ（「D-Camera」）の全棟設置、「物件ポータルサイト」による施工現場ごとの情報一元化?関係者間共有、「ダッシュボード」による過去物件を含む複數現場の見える化?分析を行って、技術者の生産性向上の取り組みを行っています。（図7）
これらの取り組みによって技術者の移動時間削減や休日の確保だけではなく、業務の効率化によって創出された時間を使って、品質向上に向けた業務やお客様との打合せの時間確保にもつながっています。（動畫2）
また本社の技術部門にモニターを配置し、災害時には指令拠點として実際に施工現場を確認しながら迅速に的確な指示を出すことが可能となっています。
さらにこれまで施工店の自主検査記録寫真については、基準に適合しない検査結果が発生した場合、再施工を行うための部材調達や工程調整などの複雑な業務に追われるため、施工管理擔當者と作業従事者は、タイムリーな基準適合判定と、再施工による工程遅延や失敗コストの発生リスク抑制が課題となってました。 そこで寫真撮影のナビゲーション機能やAIによる寫真の合否判定のシステムを?qū)毪贰⑼瑫r進行する複數の施工現場管理をスムーズに行うことができるようになりました。（動畫3）
今後も2024年の「働き方改革関連法」の適用に対する技術者の働き方改革の実現と、お客様満足向上の両立を目指して取り組みを進めていきます。

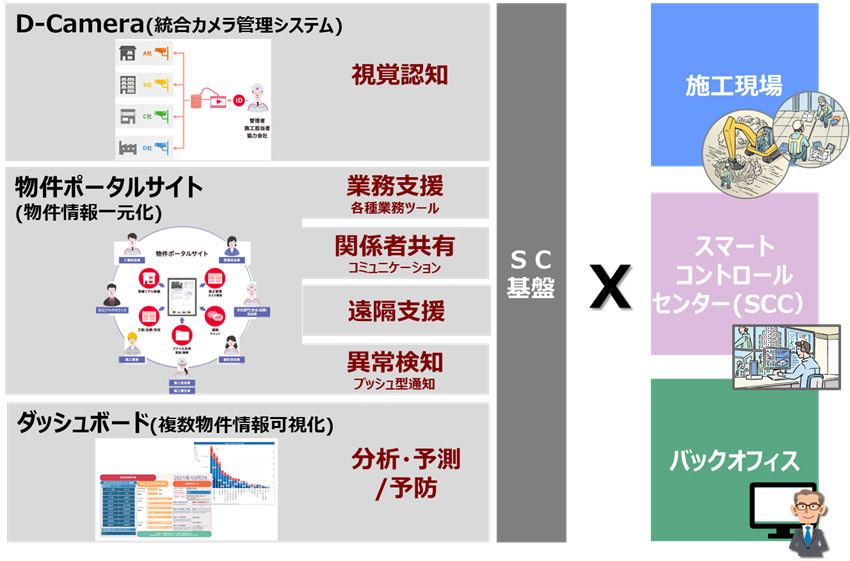

図7：スマートコントロール環境の概要
