■シナジー開発第一弾中低層建物向け耐震部材「鋼製座屈拘束ブレース」共同開発 |
大和ハウス工業株式會社（本社：大阪市、社長：大野直竹、以下「大和ハウス工業」）と株式會社フジタ（本社：東京都渋谷區、社長：上田卓司、以下「フジタ」）は、中低層（3～4階建）のサービス付き高齢者住宅など様々な建物に適用可能な耐震部材「鋼製座屈拘束ブレース -平鋼を角形鋼管で座屈拘束した耐震ブレース-」を共同開発、2014年3月より建物への採用を開始します。
當技術は、2013年11月に一般財団法人 日本建築総合試験所において建築技術性能証明(※1)（GBRC 性能証明 第13-21）を取得しています。
※1. 新しく開発された建築技術の性能を第三者の立場から評価し、その技術が保有する性能について性能証明書を発行するもの。

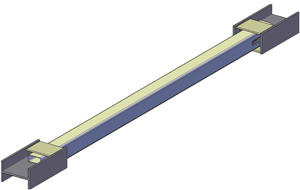

「鋼製座屈拘束ブレース」は、地震力に抵抗する芯材（平鋼）を拘束材（角形鋼管）とアンボンド材（絶縁材）でサンドイッチ狀に挾み込んだことにより、地震時に圧縮力がかかっても座屈(※2)せず、優れた耐震性能を発揮できるブレース（筋かい）です。 また、芯材には幅を調整できるスリット（長孔）を設けたことで、耐力を任意に設定でき、設計の自由度が増します。あわせて、すべて鋼材で構成したため、コンクリートと鋼材からなる従來の座屈拘束ブレースに比べ、部材の簡易化?軽量化が可能になりました。
さらに、當技術を用いることでサービス付き高齢者住宅に主に採用されるラーメン構造や通常のブレース構造と比べ、コストは同等に抑えたまま、耐震性能を大幅に向上できます。 ※2. 細長い部材に圧縮力がかかった時、小さい力で折れ曲がってしまう現象。 |  |

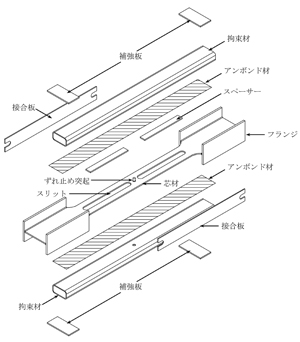

構成図 |
試算したケースでは、ラーメン構造に比べ大地震時の建物の変形が最大2分の1に軽減され、柱や梁などの主要構造部分や內外裝の損傷が少なくなりました。 地震による建物の損傷を防ぐことで長期にわたって建物を安全?安心に使用することができます。 今後両社は共同で技術開発を行うとともに、相互の強みを活かした商品開発にも積極的に取り組んでいきます。 | |
完成パース |
■開発背景 フジタが大和ハウスグループ入りした2013年1月以降、両社は「大和ハウス?フジタ委員會」を立ち上げ、様々な共同研究を行っています。 その一環として、大和ハウス工業の「D-TEC BRACE（ディーテックブレース）」(※3)やフジタの「FIRST（ファースト）ブレース」(※4)とはタイプの異なる新たな座屈拘束ブレースの共同研究を行い、獨自の中低層建物向け耐震部材「鋼製座屈拘束ブレース」の開発に至りました。この開発は、大和ハウス工業とフジタのシナジー開発第一弾となります。 ※3．平鋼を鋼板とコンクリートで覆った矩形斷面の座屈拘束ブレース（2006年運用開始）。 ※4．Ｈ形鋼を鋼管とコンクリートで覆った座屈拘束ブレース（2013年運用開始）。
「鋼製座屈拘束ブレース」を採用したサービス付き高齢者住宅の外観イメージ |
以上
