ノスキャップ工法 ※
ノスキャップ工法(※)は、物流施設等の建設時に外部無足場化ができる金屬サンドイッチパネル（SWP）を用いた外壁工法です。金屬サンドイッチパネルと胴縁を一體化したユニットパネルを形成して揚重機で建物にアプローチし、建物內部作業にてユニットパネルを固定することで、外部足場が不要となり、省力化やコストダウンを実現します。
- ※ユニットパネルを用いた無足場工法の英訳Non-Scaffold Unit Panelを略したもの。NoScaUP（ノスキャップ）工法

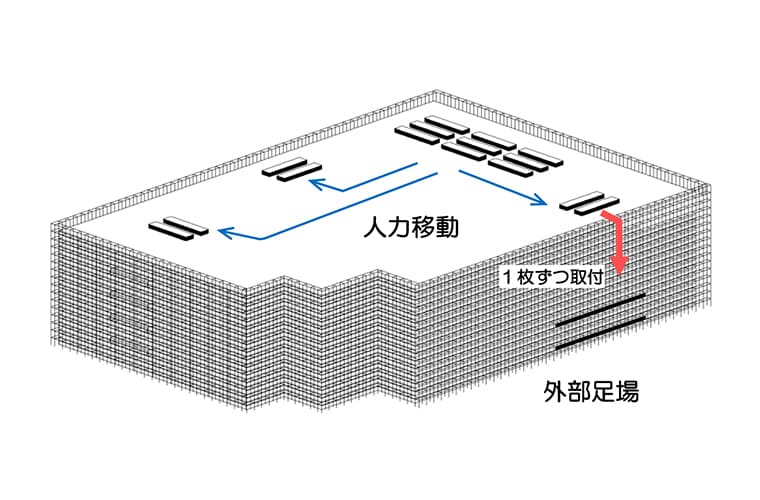

＜従來工法＞
外部足場：必要
外壁材：1枚ずつ取付け
場內人力移動も必要

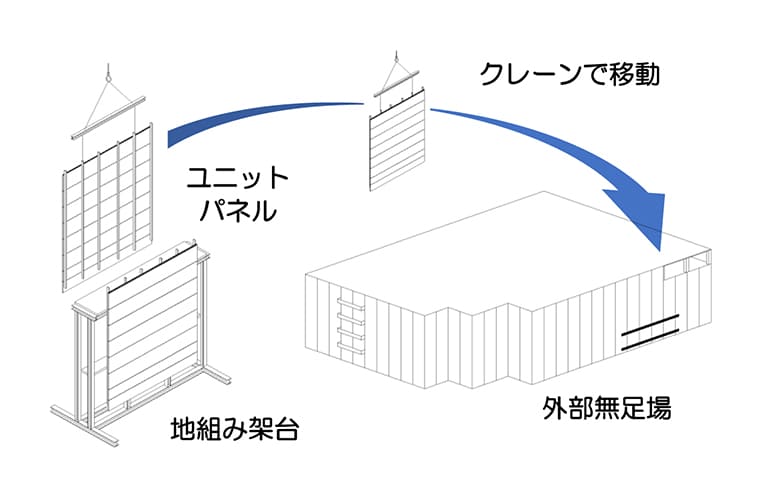

＜ノスキャップ工法＞
外部足場：不要
外壁材：ユニット化して取付け
場內人力移動を削減
社會課題(背景)
金屬サンドイッチパネルを用いた外壁の従來工法では、外部足場を設置して下地材（胴縁）に外壁パネルを1枚ずつ取り付けます。この工法では作業員は取付作業のために取付位置まで移動する必要があり、外壁材の間配りといった準備作業に時間と労力を費やしていました。また、外部足場の設置?撤去作業にも多くの作業人員や作業日數を要しており、足場設置期間中の管理が必要という課題もありました。
技術のポイント
- ユニットパネルに適した専用の金屬サンドイッチパネルを開発
- ユニットパネルの地組作業を地上で行なうことで、人の移動、荷の間配りといった手間が無くなり、従來工法に比べて省力化が可能
- 建設現場の地上で、複數枚のサンドイッチパネルを胴縁に固定したユニットパネルを製作。クレーンで吊り上げて建物本體にアプローチし、建物內部作業にてユニットパネルを軀體に固定

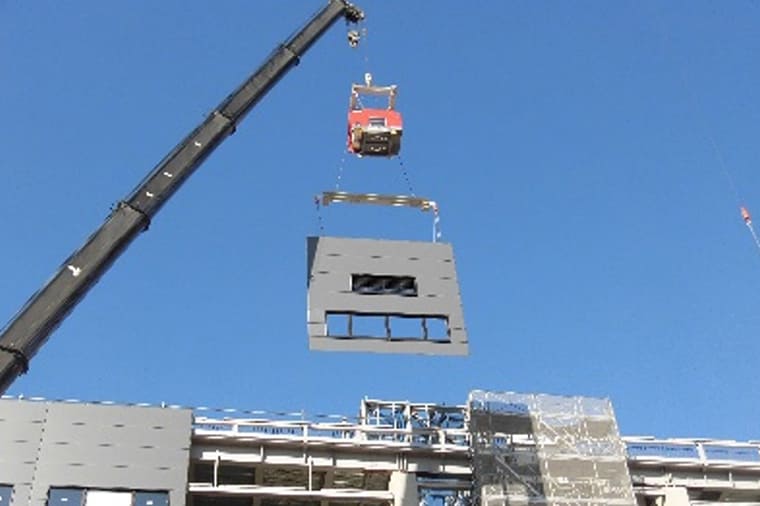

実施例
適用用途
物流施設、商業施設
