研究成果 建築系
鉄骨造省力化技術「橫補剛材省略工法」
橫補剛材省略工法は、床スラブ付き鉄骨梁を対象に、床スラブによる補強効果を利用して???????、鉄骨梁の橫補剛材を省略する工法です。本工法を用いることで、一般に鉄骨梁の橫座屈現象(※)を防ぐために必要とされる橫補剛材の配置が不要となり、構造安全性を確保しつつ省力化、省施工化できます。（日本製鉄株式會社との共同開発）
- ※地震力が作用した際、H形鋼の鉄骨梁がねじれながら橫に倒れて耐力が低下する現象。

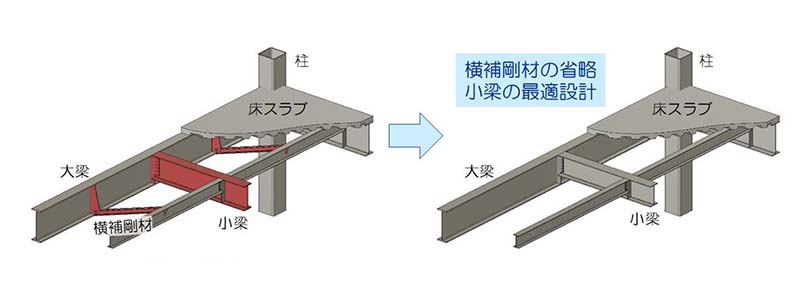

従來工法（左図）と橫補剛材省略工法（右図）
社會課題(背景)
一般に、鉄骨造の構造軀體において構造安全性を確保するために柱?梁に対して様々な補強や接合形式が採用されています。しかし、特殊な形式の場合、製作に多大な手間とコストが掛かることもあり、構造安全性を確保しつつ省力化、省施工化できる技術改善が望まれます。
當社では、鉄骨造の省力化、省施工化を図るだけでなく、技術改善により建物の性能向上、品質向上に取り組んでいます。
技術のポイント
- 床スラブによる補強効果を利用して橫補剛材を省略することで、建物の鋼材重量やボルト締付箇所數を削減
- 橫補剛力を考慮した設計が不要となり、小梁および接合部の最適設計が可能
- 天井懐內の部材を簡素化することで、設備配管の最適配置が可能

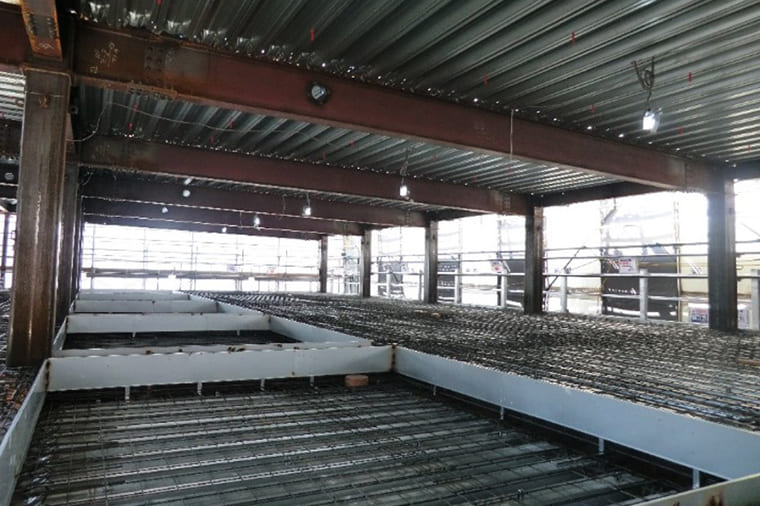

実施例
適用用途
オフィスビル、商業施設、物流施設、醫療?福祉施設、ホテル?宿泊施設、工場
